结构概述

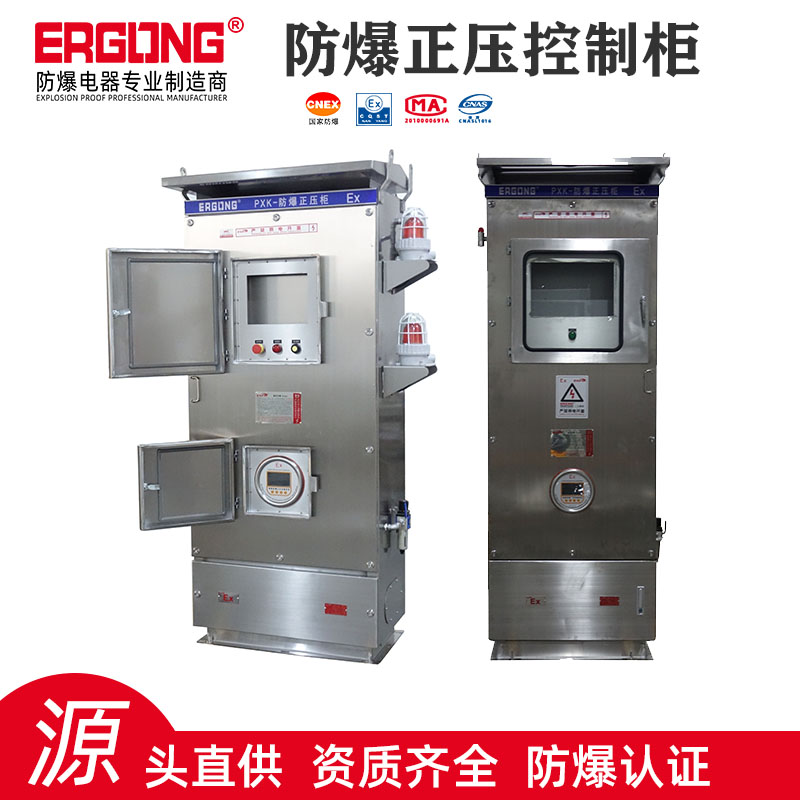

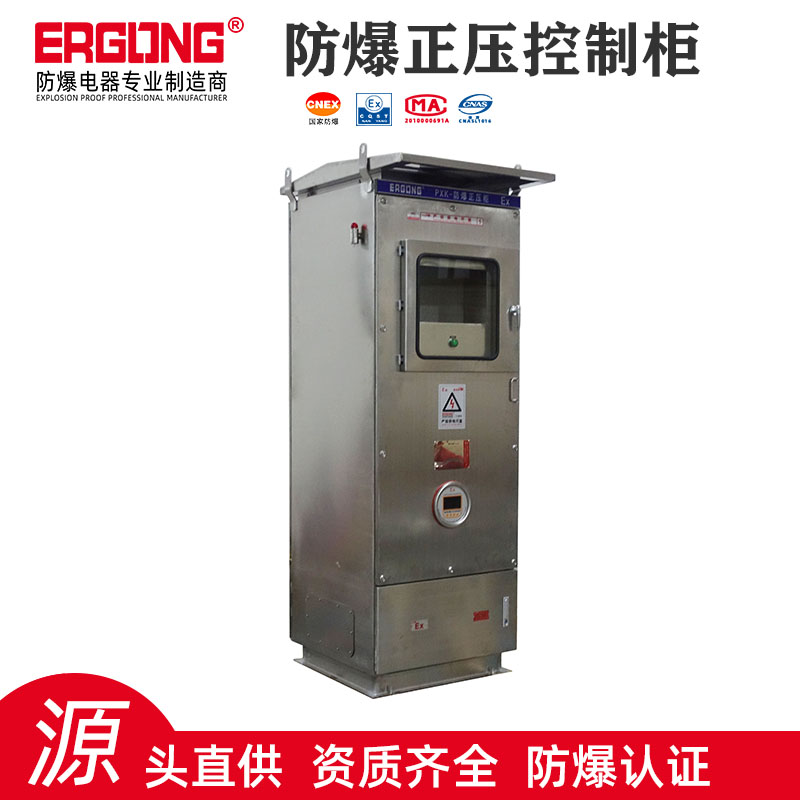

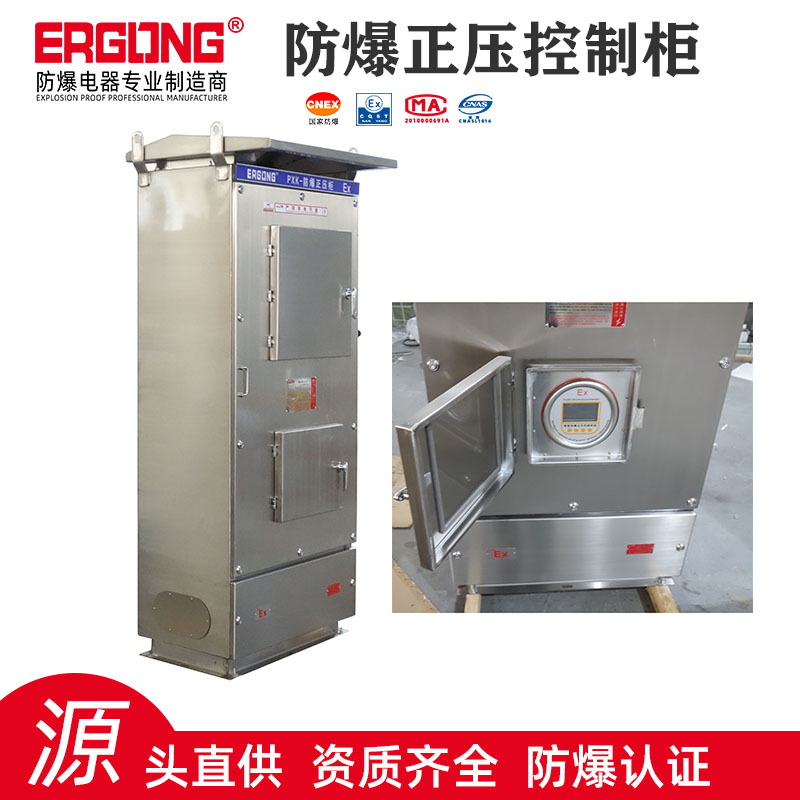

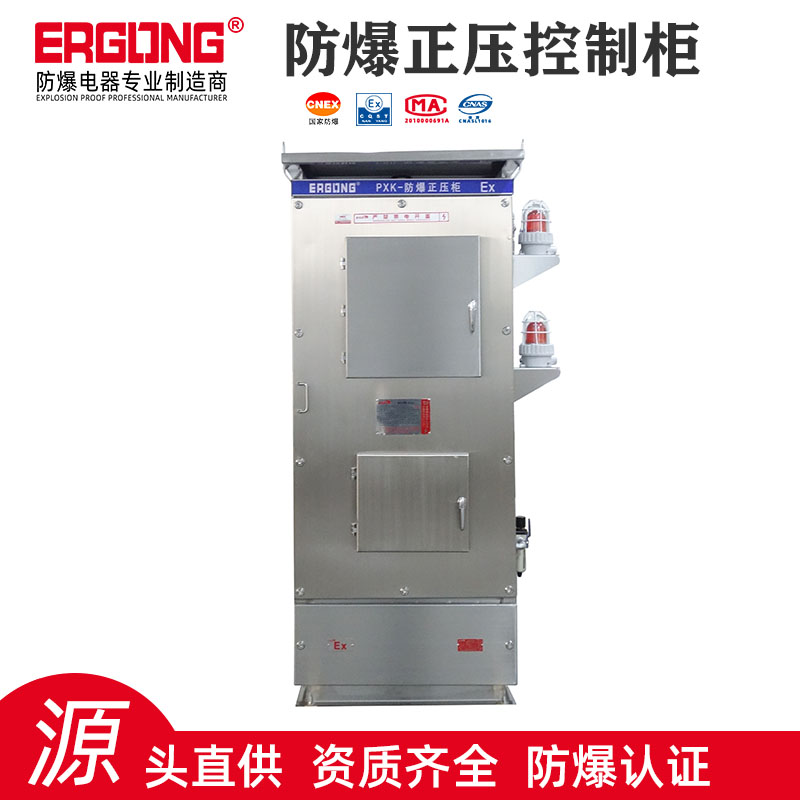

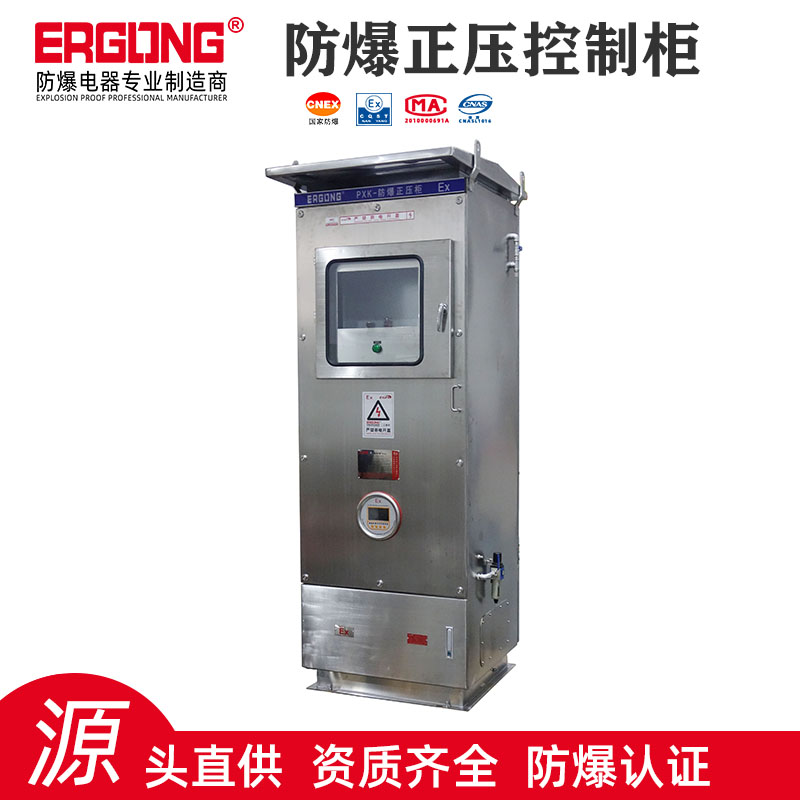

1.防爆正压柜由柜体、防爆控制系统、防爆报警系统和布线系统组成；系统内部电气出厂已经全部连接及调试完毕；本正压柜进气方式为通风（补偿）型；即不间断联系供气，对于正压腔内部元件，产生的热量可随气路带走，具有良好的散热效果。

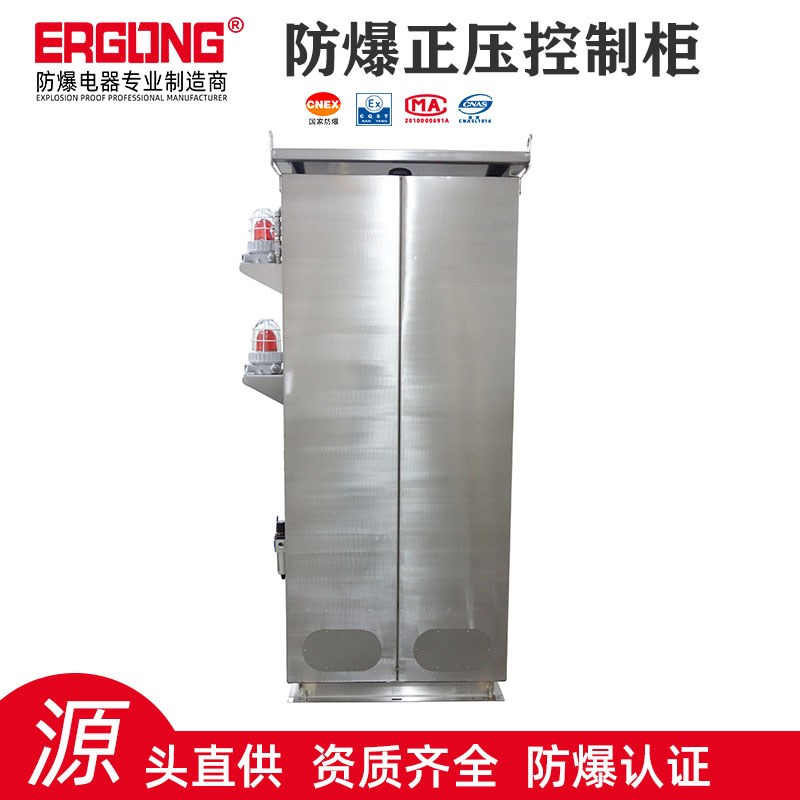

2.防爆正压柜分为：立式上下结构、左右结构、琴台式、移动式、壁挂式等，均可定制，对于前后开门、对开门或多开门的方式，可根据客户要求定制任意形式。

产品的工作原理

1.防爆正压柜在自动控制系统的控制下，正压腔内压力高于正压腔外的压力，形成微正压的安全小环境，从而阻止了可燃性危险气体进入正压腔内，对于内装的普通仪表和电器元件产生的电弧、火花进行完全的隔离，保障了现场的安全允许。

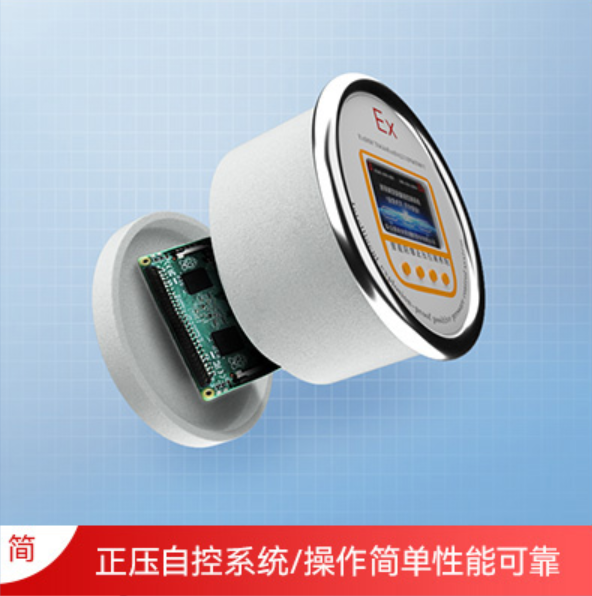

2.自动控制系统与布气系统主要完成换气、高压自动报警、超高压自动排气、低压自动报警（选配补气）、超低压自动连锁断电等系列功能；采用全球先进的不通气不自动延时上电功能和温度高自动换气功能等；（本正压柜具有低压连锁功能，低于规定的气压值（50pa）时，可自动切断正压腔内部的用户配电电源部分）

注意事项

1.如本防爆正压柜内装：触摸屏、PLC等可调节或者编程的元器件，请在安全区内安装相应程序、或者编程。

 严禁在危险区内，带电打开正压柜门！！！

2.正压柜控制系统电源为AC220V供电，其它电压请注明。

3.柜内端子Y1、Y2、Y3、Y4为电源接点，如需无源接点请注明。

4.按要求接线，低压断电功能需串联正压腔线路内。
